淬火液損耗及如何減少帶出量

1.淬火液的單耗

為了研究淬火工件表面淬火介質(zhì)的損失定額，我們參閱了國(guó)際、國(guó)內(nèi)很多資料，請(qǐng)教了高效院所的資深專家，普遍認(rèn)為我們的方案科學(xué)合理，數(shù)據(jù)真實(shí)可信，同時(shí)通過(guò)詢問(wèn)十幾家以往的用戶消耗情況，認(rèn)為符合實(shí)際。

實(shí)驗(yàn)結(jié)論如下：

用機(jī)械油淬火：?jiǎn)魏?/span> 114.69g/m²，約合0.90元/m²

用PAG淬火劑（5.9%濃度）：?jiǎn)魏?25.41g/m²，約合0.50元/m²

用PAG淬火劑（10%濃度）：?jiǎn)魏?33.61g/m²，約合0.67元/m²

通過(guò)以上數(shù)據(jù)觀察，使用PAG淬火劑比油節(jié)省，又便宜又安全又環(huán)保。

2.如何減少帶出量

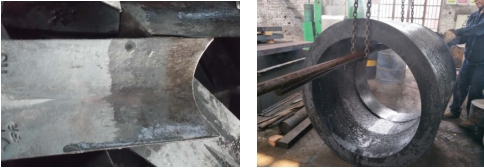

PAG淬火液的特性是74℃逆溶析出，當(dāng)出液溫度過(guò)高，PAG聚醚原料就從水里析出來(lái)，包裹在工件的表面，如下圖：

工件800-900℃出爐到淬火槽中淬火，出液溫度可能會(huì)達(dá)到100度以上，超過(guò)PAG的逆溶點(diǎn)，PAG還沒(méi)回融到淬火液中，所以出液溫度越高帶出量越大，可以適當(dāng)?shù)慕档痛慊鸪鲆簻囟龋?/span>延長(zhǎng)工件在淬火液中的停留時(shí)間，以利于工件粘附的聚合物充分溶解，可以大大減少帶出量。但有些淬透性強(qiáng)的工件，一定注意出液溫度不能過(guò)低，防止工件開裂，出液溫度還需要跟現(xiàn)場(chǎng)熱處理情況相結(jié)合。

我公司有些客戶為了節(jié)省成本，會(huì)在工件出液后用自來(lái)水沖洗，并將清洗后的水作為補(bǔ)充水加入淬火槽中，這樣就使得析出的PAG溶解后又回到淬火槽中。這樣比較適合小件，有些客戶會(huì)覺(jué)得多一步工序，工件有可能會(huì)生銹。貴司可以根據(jù)實(shí)際情況選擇。下圖為工件剛提出淬火槽，表面沾有PAG聚合物，使工件表面發(fā)粘、變白。
